如何使用绝缘电阻测试仪？

2020.12.18

新能源汽车在运行中受到电、热、机械、不良环境等各种因素的作用其绝缘性能将逐渐劣化容易引起供电中断造成故障，因此维修人员经常使用绝缘检测仪器为兆欧表完成高压绝缘测量、充电桩（插座）的搭铁电阻测量等维护与修理作业。

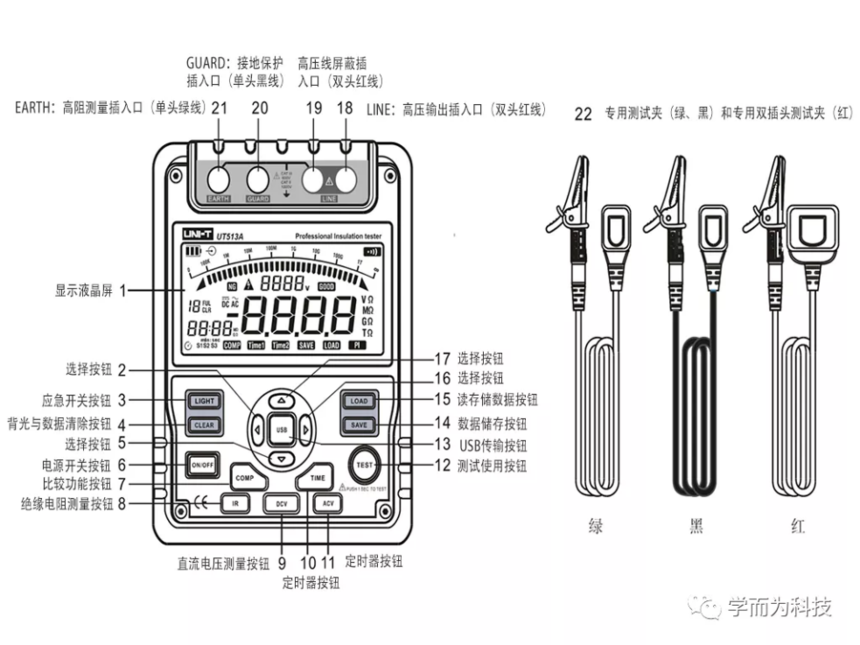

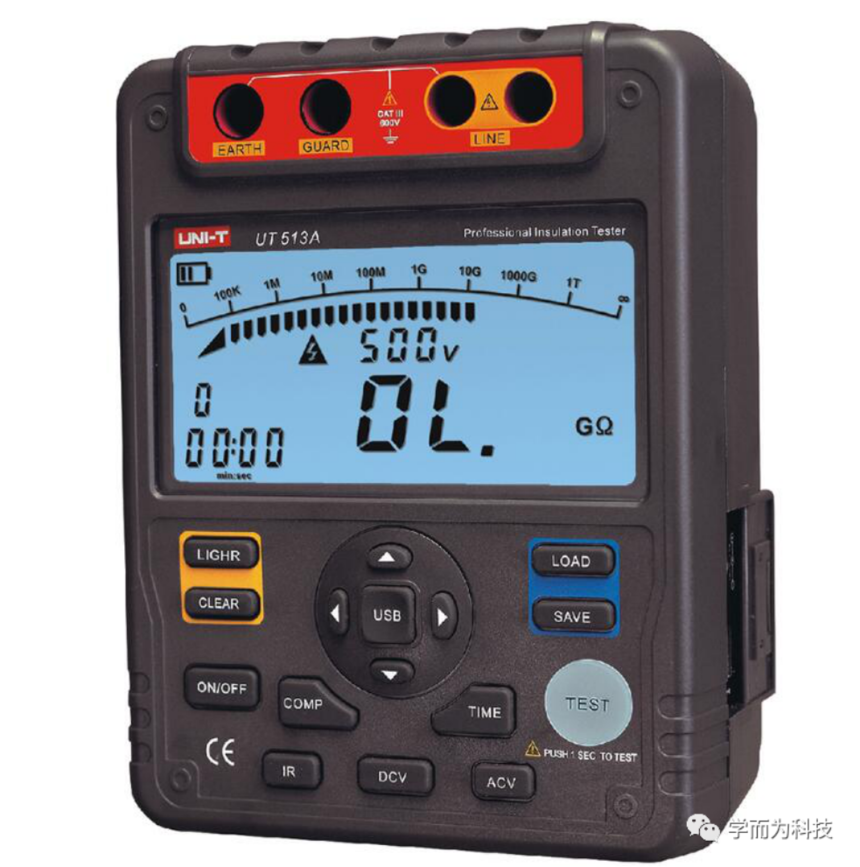

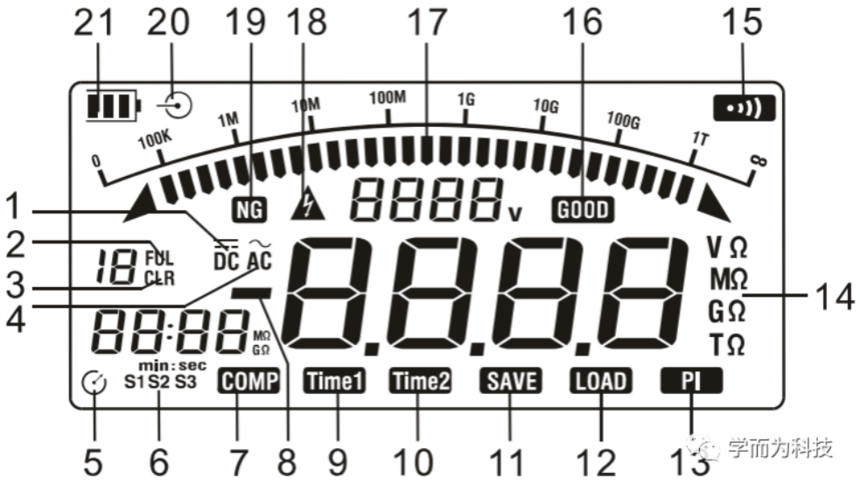

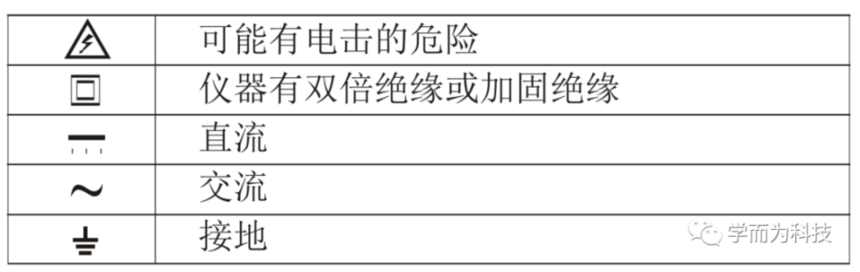

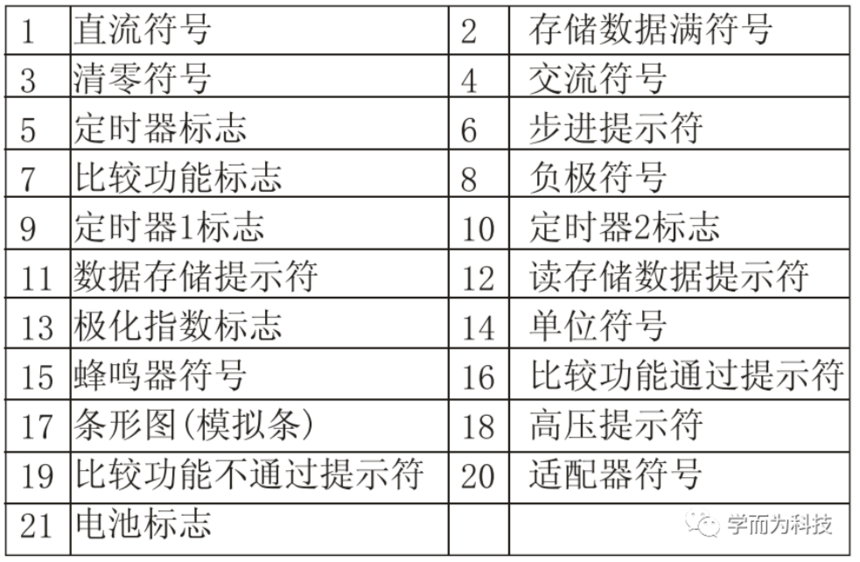

下面以优利德UT513A电子兆欧表为例进行介绍。操作面板上有液晶显示屏、选择开关、电源开关按钮、绝缘电阻测量按钮、比较功能按钮等。

具体按键功能如下：

NO.1

ON/OFF：按ON/OFF1开机再按一次关机。

NO.2

LIGHT：打开或关闭背光源。

NO.3

CLEAR：擦除存储数据。

NO.4

SAVE：存储当前液晶数据当存储数据个数显示为18时液晶会显示FULL符号表示存储器满须按CLEAR键擦除存储器内的数据才可以存储下一组数据。

NO.5

LOAD：（无高压输出时此功能有效）按一次读第一组存储数据再按退出LOAD操作。

NO.6

▲：当绝缘电阻测量无测试电压输出时，▲为测试电压上档选择键。当LOAD操作时，▲为上调下一组数据选择键。

NO.7

▼：当绝缘电阻测量无测试电压输出时，▼为测试电压下档选择键。当lOAD操作时，▼为下调下一组数据选择键。

NO.8

◄：

1）当定时测量绝缘电阻或测量极化指数时用来递减设置时间。

2）当比较功能测量绝缘电阻时用来递减设置电阻比较值。

3）当极化指数测量结束时循环显示极化指数、TIME2绝缘电阻值和TIME1绝缘电阻值。

NO.9

►：

1）当定时测量绝缘电阻或测量极化指数时用来递增设置时间。

2）当比较功能测量绝缘电阻时用来递增设置电阻比较值。

3）当极化指数测量结束时循环显示极化指数、TIME2绝缘电阻值和TIME1绝缘电阻值。

NO.10

STep：步进选择按键每按一次液晶循环显示S1→S2→S3

1）当定时测量绝缘电阻或测量极化指数时，S1表示步进值为1，S2表示步进值为10，S3表示步进值为30。

2）当比较功能测量绝缘电阻时，S1表示步进值为1，S2表示步进值为10，S3表示步进值为30。

NO.11

COMP绝缘电阻测量比较功能测量开机时比较值预设为100MΩ。

NO.12

TIME每按一次循环设置绝缘电阻测量模式。连续测量→定时器测量→极化指数测量。

NO.13

TEST用作开启和关闭绝缘电阻测试电压。

NO.14

Ho：绝缘电阻测量功能。

NO.15

Lo：电压测量功能。

NO.16

DCV/ACV：直流/交流电压测量功能。

功能使用

测量前的准备1、按ON/OFF1s开机开机时预设为测试电压为100V绝缘电阻连续测量挡。

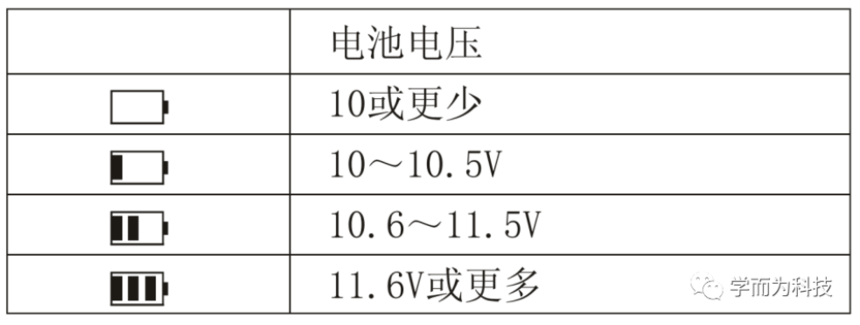

2、当液晶屏左侧电池标记显示剩一格时说明电池几乎耗尽需要更换电池测量准确性不会受到影响。但当电池标记为空格时说明电池电量已经到最低极限因此不能保证其准确性必须更换电池。

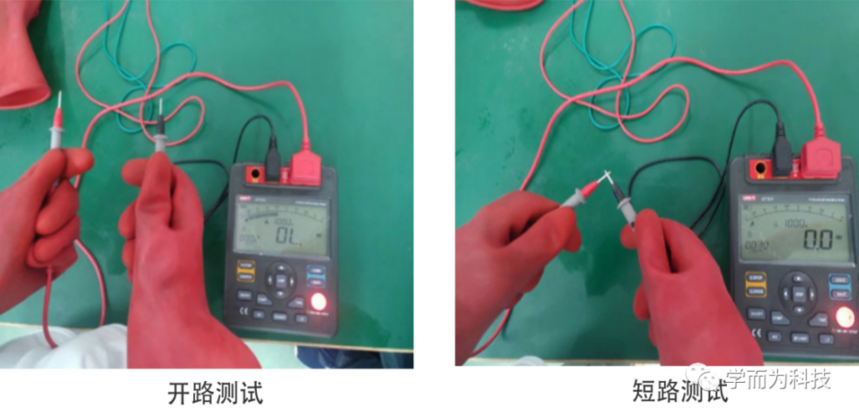

二、安全检查在使用前应检查兆欧表连接线的绝缘层是否完好并利用开路和短路测试检验其性能。
开路测试：将兆欧表水平放置连接线开路按下TEST键显示屏应显示“OL”表示∞”（在开路测试中双手不能碰触线夹的导体部分测试完成后相互触碰线夹放电）。
短路测试：将兆欧表水平放置连接线短路按下TEST键显示屏应显示。

※测量注意事项：

NO.1

测量前必须将被测设备电源切断并对地短路放电决不能让设备带电进行测量以保证人身和设备的安全。对可能感应出高压电的设备必须消除这种可能性后才能进行测量。

NO.2

绝缘检测需要穿戴绝缘防护套装。

NO.3

测试前先确认导线的连接插头已紧密地插入端子内功能选择开关设定在合适的测试电压上。

NO.4

将测试导线与电路或设备连接时先连接公共测试导线拆卸时要先断开测试导线再断开公共测试导线。

NO.5

断开与测试电路连接的其他电路以防影响测量结果。

NO.6

绝缘检测应符合以下标准当空气相对湿度≤90％时检测的绝缘电阻值应≥20MΩ；当空气相对湿度＞90％时检测的绝缘电阻值应≥2MΩ不符合以上标准则应查明原因直至符合绝缘标准为止。

电压测量

按DCV/ACV键设置到直流电压测量挡再按可设置到交流电压测量挡如此循环设置。

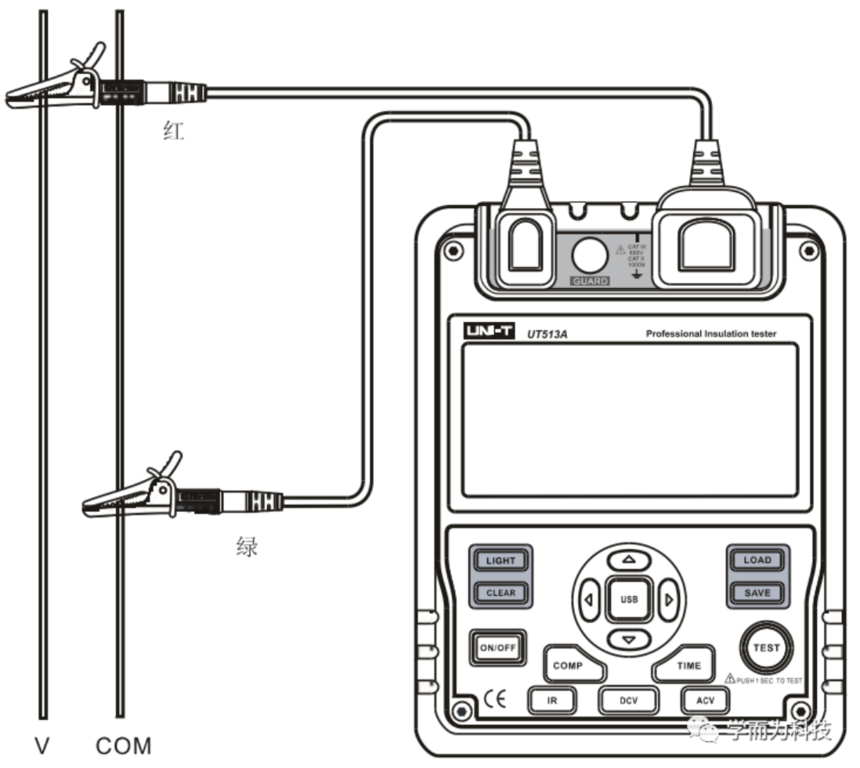

①将红测试线插入“V”输入端口，黑测试线插入“COM”输入端口。
②将红、黑鳄鱼夹接入被测电路当测量直流电压时若红测试线为负电压则“－”负极标志显示在液晶屏上。

※注意：

NO.1

不要输入高于1000V或750Vrms的电压。显示更高的电压是有可能的但有损坏仪器的危险。

NO.2

在测量高电压时要特别注意避免触电。

NO.3

在完成所有的测量操作后要断开测试线与被测电路的连接并从仪器输入端拿掉测试线。

绝缘电阻测量

按Ho键设置到绝缘电阻测量挡按▲和选择测试电压100V/250V/500V/1000V中之一在测量绝缘电阻前待测电路必须完全放电并且与电源电路完全隔离。

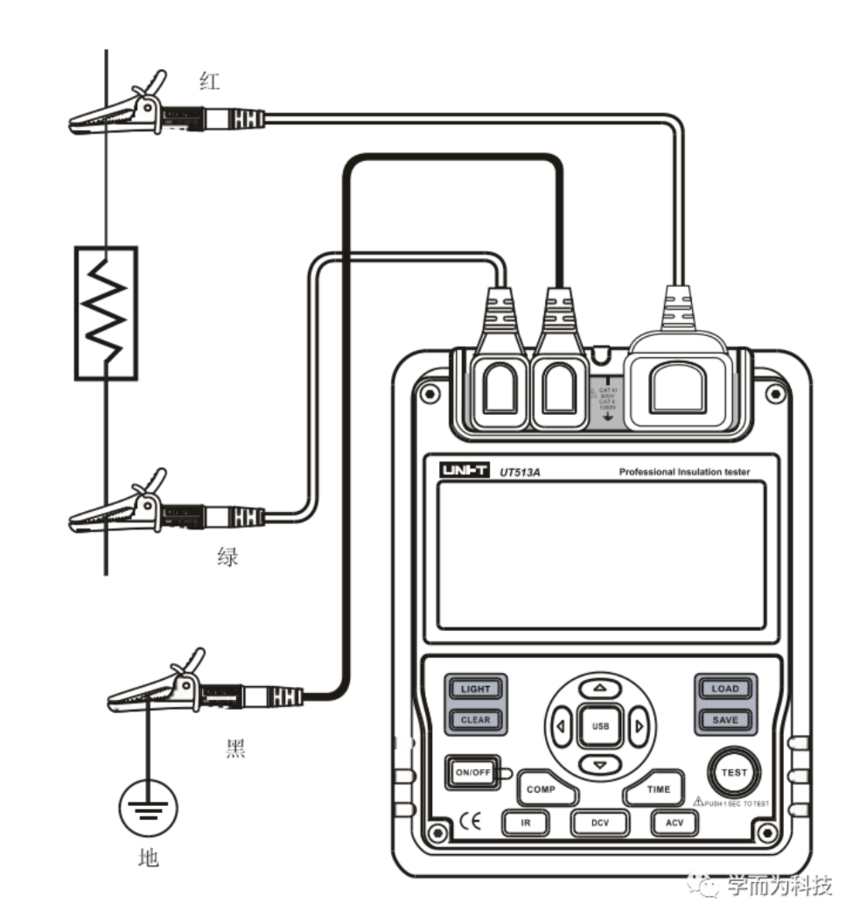

将红测试线插入“LINE输入端口黑测试线插入“EARTH”输入端口将红、黑鳄鱼夹接入被测电路正极电压是从LINE端输出的，选择以下绝缘电阻测量模式测量:
一、连续测量按TIME键选择连续测量模式在液晶屏上无定时器标志显示此后按住TEST键1s能够进行连续测量输出绝缘电阻测试电压测试红灯发亮在液晶屏上高压提示符0.5s闪烁。在测试完以后压下TEST键关闭绝缘电阻测试电压测试红灯灭且无高压提示符在液晶屏上保持当前测量的绝缘电阻值。
二、定时器测量按TIME键选择定时器测量模式在液晶屏显示“TIME1”和定时器标志符号用“◄”和“►”STEP键设置时间（00:05～29:30）此后压下TEST键2s能够进行定时器测量在液晶屏上TIME1标志0.5s闪烁。当设定的时间到时自动结束测量关闭绝缘电阻测试电压并且在液晶屏上显示绝缘电阻值。

一、极化指数测量（能设置到任何时间）按TIME键在液晶屏显示TIME1和定时器标志符号用“◄”“►”和STEP键设置TIME1时间（00:05～29:30）在设置完TIME1以后再按TIME键在显示屏显示“TIME2”“PI”和定时器标志符号用“◄”“►”和STEP键设置TIME2时间（00:10～30:00）。
此后压下TEST键2s，当TIME1设定时间到之前在液晶屏上TIME1标志0.5闪烁当TIME2设定时间到之前在液晶屏上TIME2标志0.5s闪烁在设定时间TIME2测结束后在显示屏显示P值用“◄”或“►”键循环显示极化指数、TIME2绝缘电阻值和TIME1绝缘电阻值。

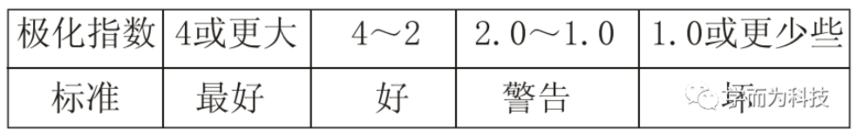

常识极化指数＝3min～10min值/30sec～1min值。

二、

三、四、比较功能测量按COMP键选择比较功能测量模式在液晶屏显示COMP标志符号和电阻比较值用“◄”和“►”键和STEP键可设置电阻比较值（最小为1M最大为测试电压允许测量的最大值）。
此后压下TEST键2s当绝缘电阻值比电阻比较值小在液晶屏显示“NG标志符号否则在液晶屏显示GOOD标志符号。

※注意：

NO.1

在测试前确定待测电路没有电存在请勿测量带电设备或带电线路的绝缘。

NO.2

勿在高压输出状态短路两个测试表笔和高压输出之后再去测量绝缘电阻。

NO.3

当100V测量电阻低于500KΩ、25V测量电阻低于1MΩ、500V测量电阻低于2MΩ、1000V测量电阻低于5MΩ时测量时不要超过10s。

NO.4

测试完毕勿用手触摸电路此时电路可能被存储的电容引起电击。

NO.5

测试导线离开连接的电路不能用手触摸直到测试电压完全被释放。

NO.6

如果电池盖被打开请不要进行测量。
