接地电阻表是用来测量保护接地、工作接地、防过电压接地、防静电接地及防雷接地等接地装置的接地电阻，即接地装置流过工频电流时所呈现的电阻包括接地线电阻、接地体电阻、接地体与大地之间的接触电阻和大地流散电阻。
接地电阻表分类

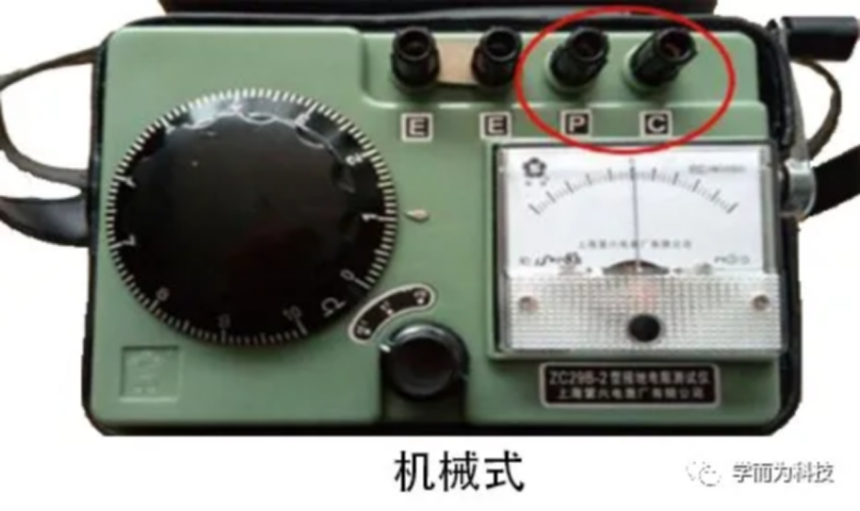

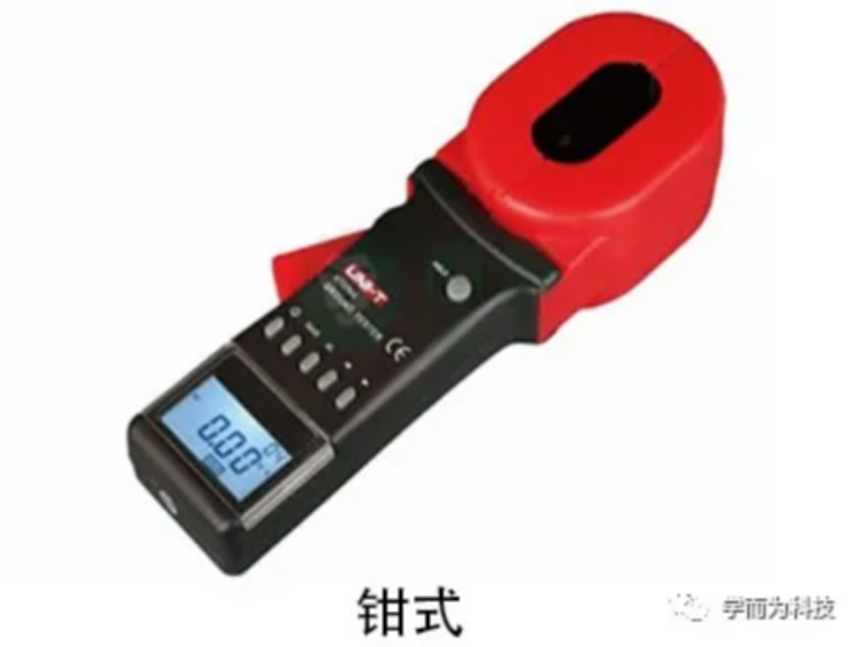

目前有指针式、数字式和钳式等三种。接地电阻表一般需要借助两个辅助电极：一个用于注入电流称为电流电极C；另一个用于取样电压称为电压电极P。
仪表分类
如果电流源的带负载能力很大，电流电极C的接地电阻不影响测量结果；如果取样电压端的输入阻抗很大则P电极的接地电阻不影响测量结果。
数字式接地电阻测试仪
数字式接地电阻表采用智能微控制器芯片控制利用先进的中大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型高精度和高可靠性接地电阻测量仪，可用于各种装置接地电阻值的测量同时还可测量土壤电阻率及地电压。下面以优利德UT521接地电阻测试仪为例进行介绍。

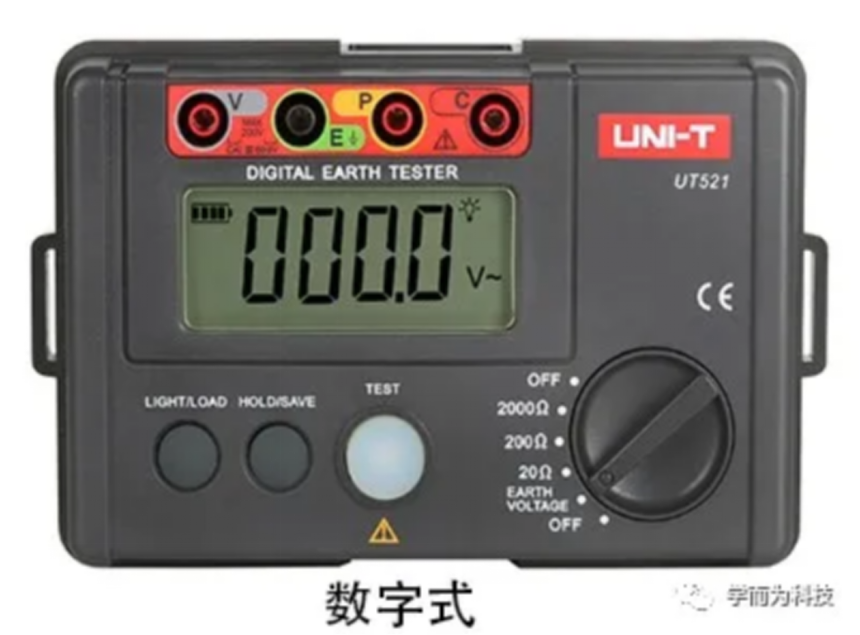

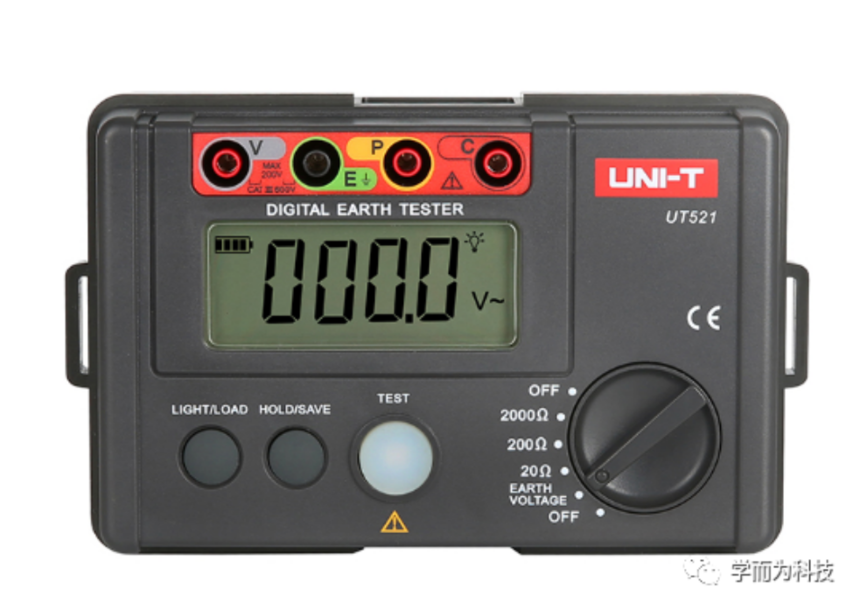

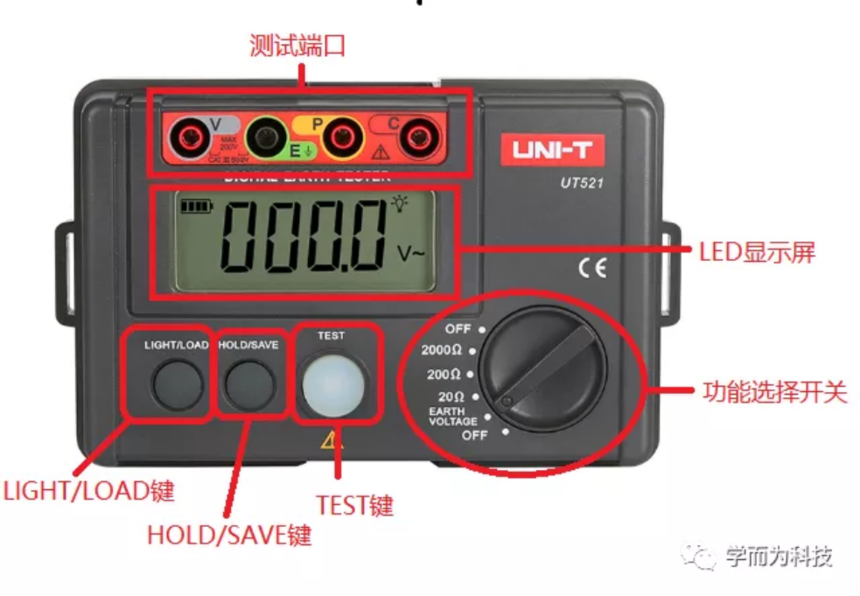

操作面板上有LED显示屏、功能选择开关、测试端口、TEST键、 LIGHT/LOAD键、HOLD/SAVE键等具体含义如下:
01自动关机
在开机状态下按键和功能选择开关无动作约10min后本仪器会自动关机节省电源（接地电阻挡测试状态除外）。
02功能背光
开启背光灯当某些光线较暗的环境下进行测试时需开启背光灯，此时轻按一下“Light/Load”键背光功能被打开，且LCD显示相应的灯符号，再轻按下“Light/Load”键将取消背光功能。
03数据保持
数据保持功能测试时轻按一下“Hold/Save”键数据保持功能被打开相应的测值，被保持住且LCD显示相应的保持符号再轻按一下“Hold/Save”键将取消保持功能。
04储存功能
1、存储数据。长按“Hold/Save”键约2s存储功能被打开且存储了相应数据，再轻按一下“Hold/Save”键将存储第二数据，再轻按一下“Hold/Save”键将存储第三数据想取消存储功能则再次长按“Hold/Save”键约2s钟即可。
2、查看保存数据。长按“Light/Load”键约2s，将调出地址号码为01保存的数据，再轻按一下“Light/Load”键，调出地址号码为02保存的数据直到第20组数据，若想返回到前一地址查看所存的数据则按一下“Hold/Save”键即可。
在此状态下“Hold/Save”键和“Light/Load”键（轻按实际上可当上下键用退出此功能请再长按“Light/Load”键约2s即可。
3、清除保存的数据。先同时按住“Hold/Save”键和“Light/Load”键再开机，LCD显示“CL.”，此时存储器里面的数据将被清除（20组数据存满或未存满都可清除）。
数字式接地电阻测试仪由机内DC/AC变换器将直流变换为交流低频恒流，经过辅助接地极C和被试物E组成回路被试物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头。
显示借助功能选择开关可得到三个不同的量限：0～2Ω，0～20Ω，0～200Ω当测试线连接好被测物时按下“TEST”键表头LCD显示的数值即为被测电阻值。
测试仪使用准备
优利德数字式接地电阻仪的测量范围广、分辨率高量程从0.01～1000Ω分辨率0.01Ω，对0.7Ω以下接地电阻也能准确测量，可作精密的三线式测量也可作简易的二线式测量。
一、测量范围和误差

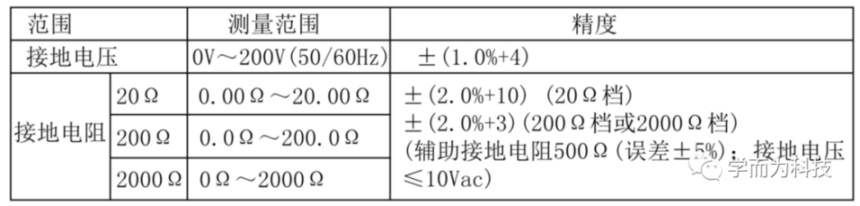

接地电阻测试仪的测量范围和测量误差（20℃±5及≤75％RH条件下）。
二、测量前准备

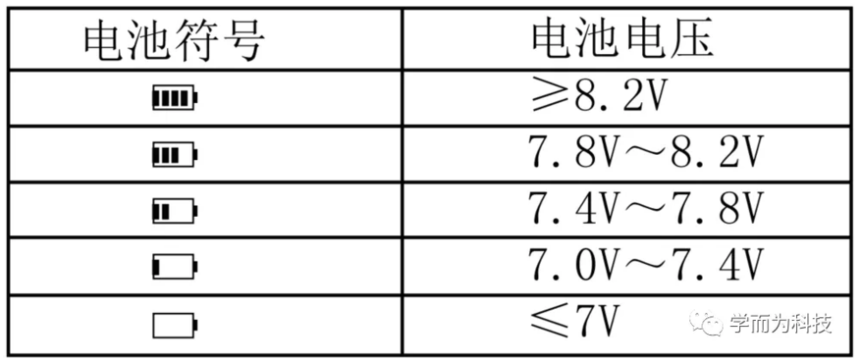

1、电池电压检查。将功能选择开关置于接地电压挡或接地电阻挡，若LCD上显示的电池符号为表示电池处于低电状态，需更换电池否则本仪器不可正常使用。
2、测试线连接。请于测量前确认测试线插头已完全插入测试端连接不紧,将会影响测试值的精度。
精确测量

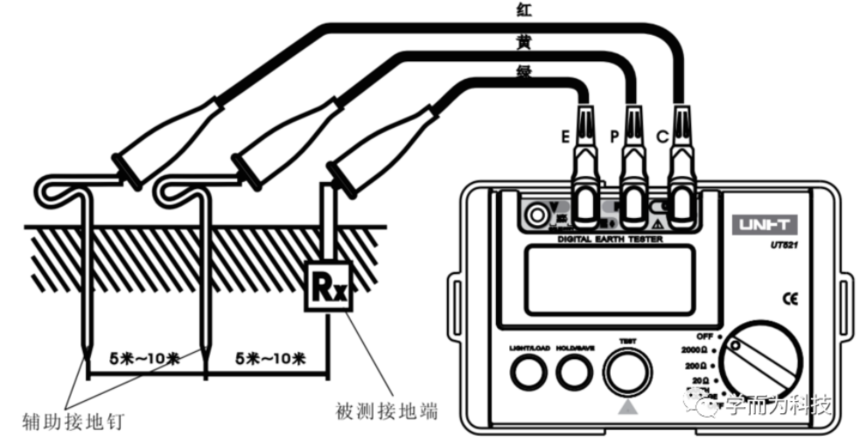

精确测量时用标准测试线测试接线，将P和C接地钉打到地深处它们和待测地设备排列成一行（直线）且彼此间隔5～10m。
C:辅助电极 P:电位电极 E：被测接地端Ω
确定接地钉插入在潮湿的土壤中若土壤干燥则要加足水，石质或沙地也要变潮湿后才能测试；如果在城市地区周围都是水泥地难于打辅助地桩可用25cm×25cm二钢板（或用现有的辅助接地钉）平放在水泥地上缚上湿毛巾浇上足够水代替测量电极，一般情况下可以进行测量。
一、 接地电压测试
将功能选择开关旋到接地电压挡，LCD显示接地电压测试状态；将测试线插入V端和E端（其他测试端不要插测试线）再接上待测点，LCD将显示地电压的测量值。
※注意：①测接地电压不需要按TEST键若量测值＞10时则要将相关电气设备关闭，待接地电压降低后再进行接地电阻测试否则会影响接地电阻的测试精度。
②接地电压测试仅在V和E端进行，C端和P端的连接线一定要断开否则可能会导致危险或本仪器损坏。
二、接地电阻测试
功能选择开关旋到接地电阻2000Ω档（最大挡）按“TEST”键测试，LCD显示接地电阻值若所测电阻值＜200Ω则将功能选择开关旋到接地电阻200Ω档，LCD显示接地电阻值若所测电阻值＜20Ω则将功能选择开关旋到接地电阻20Ω档，LCD显示接地电阻值。
可以按照其他的选挡顺序进行测量总之一定要选择最佳的测量档位去测量才能使所测的值最准，按“TEST”键时按键上的状态指示灯会点亮表示该仪器正处在测试状态中。
※注意：①当C端或E端测试线接触不良辅助接地电阻或接地电阻过大（如20Ω挡大于约14KΩ时）或是测试端开路状态，LCD都将显示“——Ω”，此时要重新检查测试线连接是否良好，土壤是否太干燥，辅助接地钉是否可靠接地。当被测接地电阻大于该挡位的测试范围与此同时20Ω挡小于约14KΩ时或200Ω挡小于约26kΩ时或2000Ω挡小于约78kΩ时，LCD都将显示“OL”（超量程）。
②若本仪器所用辅助接地钉弯曲或接触其他东西会影响到读数当连接测试线时，一定要先清洁辅助接地钉若辅助接地钉阻值太大也会造成读数误差。
简易测量

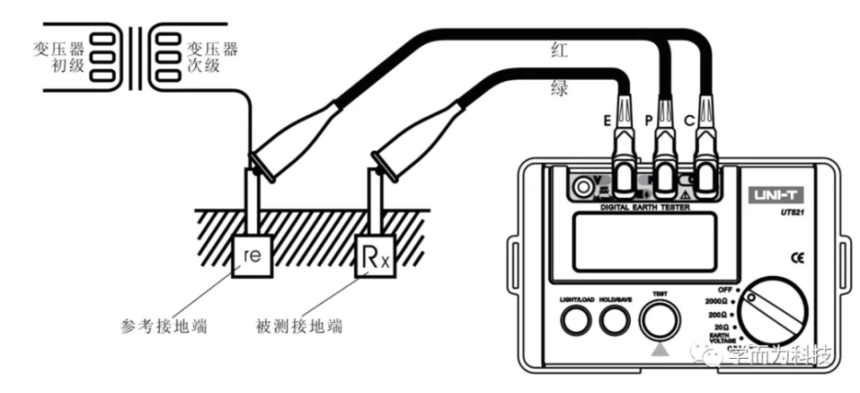

简易测量用所配简易测试线测量接线（当采用此方法时，实际上P和C端子已经短接起来）。这种方法是当辅助接地钉不方便使用时可将一个外露的低接地电阻物体做一个电极如金属水槽、水管、供电线路公共地、建筑物接地端都可以用两线式方法（E和P＆C端）。

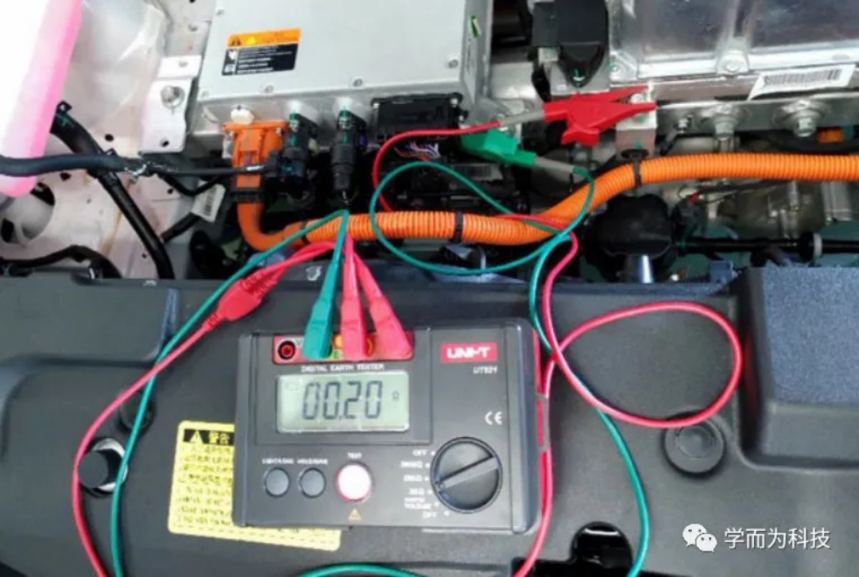

新能源汽车检测与维修高压部件接地保护检测就用的简易测量法具体测量方法如下:

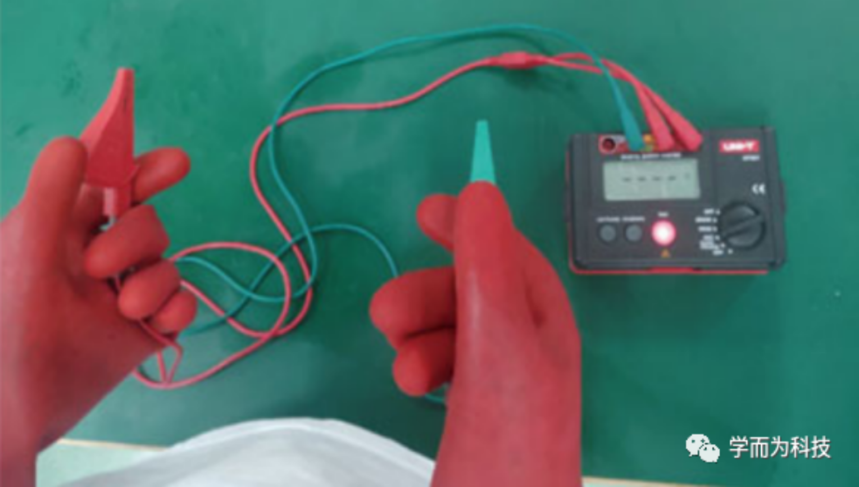

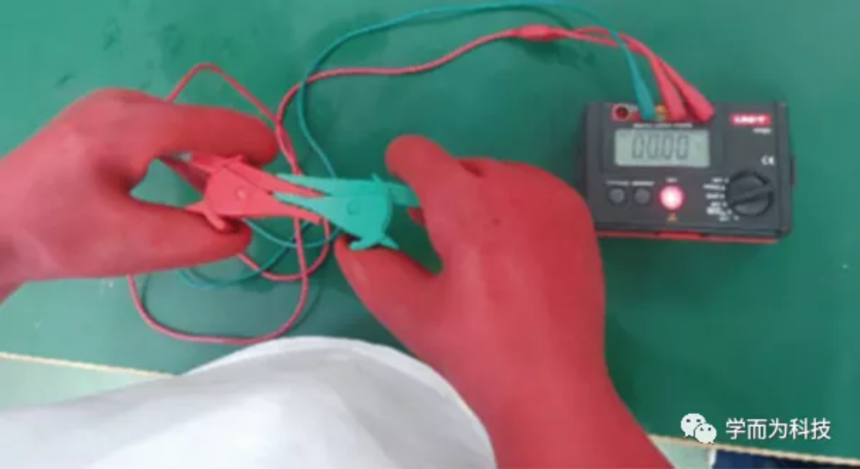

1、在测试端口处连接测量导线。2、校表测量前对接地电阻测试仪进行开路与短路测试。
开路检测
短路检测
※注意：①接地线路要与被保护设备断开以保证测量结果的准确性。②连接线应使用绝缘良好的导线以免有漏电现象。
