比亚迪e6新能源车故障排除案例

1高压电池严重不均衡

故障现象

一辆比亚迪e6充满电后只能行驶80km左右，仪表报“请检查动力电池”，用诊断仪读取故障码为：P1AB800（BIC均衡硬件严重失效）、P1ABA00（电池严重不均衡）。

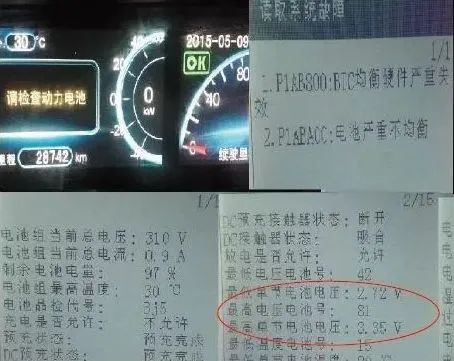

图1 仪表显示，故障码及数据流

故障排除

① 对车辆进行全充全放一次。

② 调换BMS，测试80%、50%、0%单节电池电压数据流，观察最低电压电池号是否一致；数据如上图所示。

③ 更换高压电池。

2高压电池采集器通信超时

故障现象

一辆比亚迪e6车辆无法上高压，挂挡不走。仪表提示“请检查动力电池”。

图2 仪表检修提示

故障排除

用诊断仪检测电动机控制器无故障码，检测高压电池管理器均报0～9号采集器通信异常。

图3 高压电池管理器报故障

检测电池包采样线无12V输入，CAN-H与屏蔽地阻值大于1MΩ，CAN-H与CAN-L阻值123Ω。

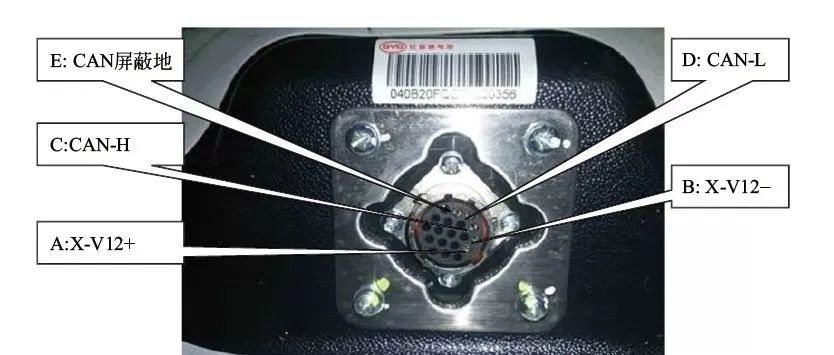

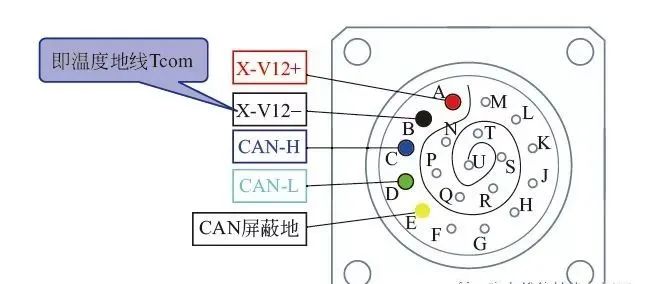

图4 A型e6高压电池包采样端子定义

图5 B型e6高压电池包采样端子定义

高压电池包体采样端子电压与阻值如下：◆ X-V12+对与X-V12–电压：12V左右（注：此值为线束端的测量值）◆ CAN-H与CAN-L阻值：122Ω左右◆ CAN-H与屏蔽地阻值：正常值>1MΩ◆ CAN-L与屏蔽地阻值：正常值>1MΩ◆ 电池包正极与X-V12–电压：正常值＜20V◆ 电池包负极与X-V12–电压：正常值＜20V◆ 电池包正极对负极：电池包总电压
