长城欧拉黑猫驻车故障无法行驶

故障现象

► 一辆行驶里程约4000km的长城欧拉黑猫，该车行车过程中踩制动踏板减速后，车辆自动驻车，无法行驶，仪表上驻车故障灯点亮，如图1所示。

图1 仪表显示

故障诊断

►  用诊断仪诊断ESP（电子稳定程序）报C011296、C013696、C156701当前故障码，如图2所示。

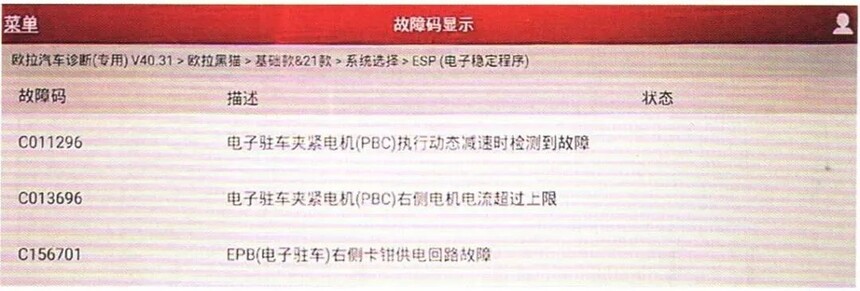

图2 故障码

►   查询维修资料的三个故障码定义并做个维修指导，如图3、图4所示。

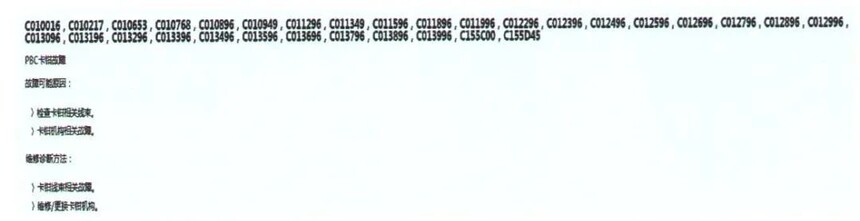

图3 维修指导1

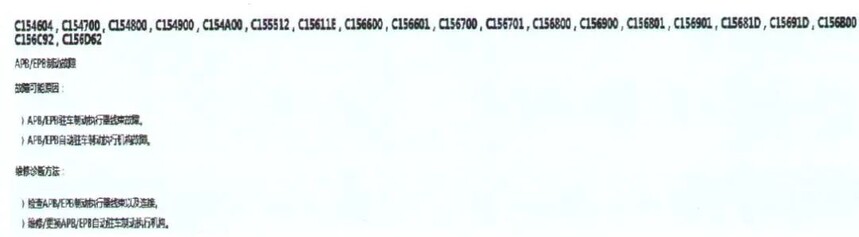

图4 维修指导2

►   分析可能原因是右后轮制动卡钳内部故障或者相关线路故障。

►   查看电路图（如图5所示），拔掉插头分别测量右后制动卡钳电压为2.94V左右（故障值），测量左后制动卡钳为10.18V左右（正常值），如图6、图7所示。此电压为ESP控制系统对两个卡钳线路监测电压。

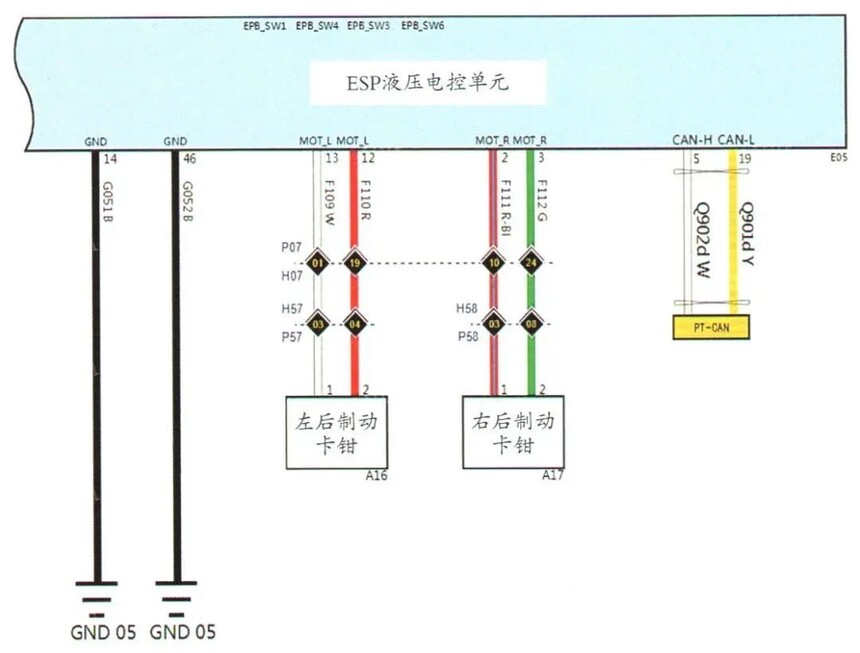

图5 电路图

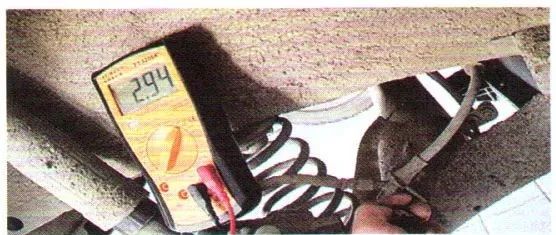

图6 电压测量1

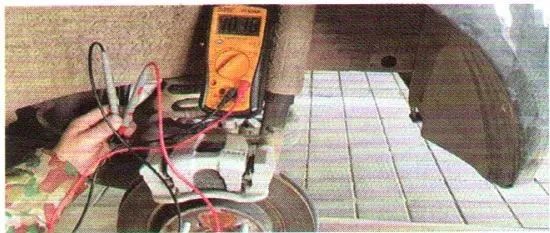

图7 电压测量2

►   再去读取断开左后制动卡钳时的故障码，只增加一个C156601故障码，如图8所示。

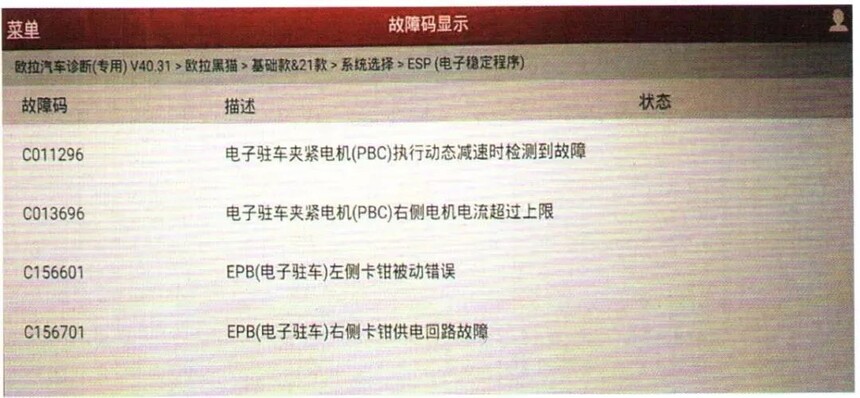

图8 重新读取故障码

►  确定右后轮线路确实存在故障。重点查看右后制动卡钳相关线束。根据电路图，有两个插头，最好就是分段测量。首先要断开P58插头在后排座椅下边。拆掉后排座椅后，发现下面有水。查看客户后备箱内有玻璃水，应该是没拧紧流到后排座椅下面导致插头内部进水（如图9所示），造成插头内部连电，形成轻微短路导致的。

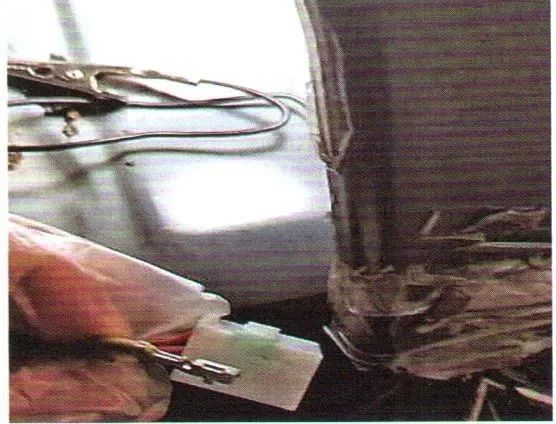

图9 插头进水

故障排除

►  对插头进行清洗维护后，恢复正常。这个P58插头（内有CAN通信线）就在后排座椅下方右后位置。
